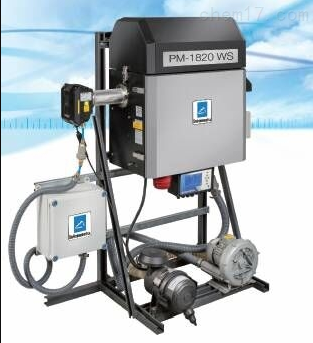

PM-1820WS型抽取式烟尘在线连续监测系统(超低浓度)

烟尘在线连续监测系统,PM-1820WS型抽取式烟尘在线连续监测系统

  PM-1820WS型抽取式烟尘在线连续监测系统(超低浓度)


  ●适用于装配湿法除尘器的烟道测量和低于露点的工业过程测量


  ●整个系统包括抽取及预处理系统,以及激光前散射粉尘仪


  ●系统具有自动控制功能,且所有关键部件均有测试功能


  ●低于酸露点腐蚀性烟气的应用可选防腐蚀部件


  ●整个系统无运动部件,无放射源


  ●等速抽取烟气,能真实反应烟道的实际工况


  系统介绍


  PM-1820WS适用于装配湿法除尘器和其他低于露点(冷烟道条件)或有水滴存在的工况下的颗粒物排放测量。抽取系统从烟道中连续抽取典型性烟气,加热到结露点温度以上使水滴蒸发,然后测量干烟气条件下的颗粒物浓度。


  PM-1820WS系统使用加热抽取的方法有效地客服了原位监测技术上会出现的冷凝水和水滴干扰影响的问题,也有效地克服了稀释法技术上会出现校准稀释比困难及放大数据误差的问题。


  PM-1820WS系统使用先进的激光散射传感器技术,该仪器已通过德国TUV认证,和英国的MCERTS认证,并符合欧洲的QAL1标准。


  该系统特别适合于监测电厂湿法脱硫装置(FGD)之后以及制浆造纸、冶金和化工行业中湿法除尘器之后的湿烟气的颗粒物浓度监测,这些场合的颗粒物浓度较高且要求仪表能够防止被测颗粒物粘附在仪表上。


  工作原理


  PM-1820WS系统在受控制条件下从烟道连续抽取烟气,烟气直接到达加热汽化室进行蒸发,使之温度高于结露点。在汽化室内,烟气和水均被抛向加热分离器的外壁,使其接触面积和导热率最大化。这种设计方式使PM-1820WS系统比使用加热采样管线的系统和稀释法系统更精简紧凑、更有效率。


  抽取系统采用了改良的气流增强器,即PM-1820WS系统没有移动部件或风扇,不会结块堵塞或被污染。测量后的烟气通过与采样管线同一个开孔会送入烟道。


  PM-1820WS系统的关键部件时通过TUV认证的激光散射传感器。


  PM-1820WS系统具有强大的图形界面(支持中文界面),能实现对光散射传感器、加热系统和采样流量的自动控制和实时监测。


  易于维护


  在正确安装调试后,并按要求进行定期维护的情况下,PM-1820WS系统可以对恶劣的湿烟道环境中烟气颗粒物浓度进行准确可靠地测量。对于所有的抽取式测量系统(包括PM-1820WS),定期维护、清洁的频率视烟道的具体情况而定。用户操作人员在上岗前需要接受ESA服务团队的培训,ESA服务团队不仅提供对用户的培训服务,还可以和用户签订服务合同,提供其他的深度现场服务。


  内置质量控制体系


  仪器设计简洁,操作方便,可以轻松地利用参比物质进行外部校准。


  系统运行过程中会对采样流量和加热器温度进行连续监控仪,以检测并避免采样管线堵塞或加热不充分的情况发生。档测量数据是有效数据时,系统才自动显示,这样就避免在余热过程中系统显示无效测量数据的情况发生。


  系统的设计合理,所有关键部件都能方便地进行维护和清洁。中央控制单元记录所有重要的测量数据以便未来的问题诊断。


  内置的自诊断功能监测整个系统的各种参数,以确保系统稳定运行。


  技术特点:


  PM-1820WS系统具有以下优点:


  ●高灵敏性(<0.1mg/m3),皮实耐用,特别适用于湿烟气的颗粒物浓度测量


  ●所有关键部件都有自动控制功能和相应测试功能(包括:汽化室,光散射单元和采样泵)


  ●自动零点和跨度漂移检查,以及手动校准功能


  ●强大的用户界面,内置数据日志和数据记录


  ●内置系统自诊断功能


  ●模块化设计,便于安装


  ●等速采样,真实反应工况


  ●支持中文界面


  工艺及应用条件


  该仪器适用于以下烟道工况


  测量范围:0-150mg/m3


  最低检测限:<0.1 mg/m3


  最高烟气温度:100℃


  烟气:低于露点(湿烟道)


  烟气流速范围:1-30m/s


  典型湿烟道的应用:


  非常适用于使用湿式除尘器的场合


  腐蚀性烟气的应用场合(如:湿法烟气脱硫)需要选择增强型防腐蚀部件


  使用湿法除尘器和湿法电除尘器(WESPs)的垃圾焚烧厂


  制浆造纸行业的回收锅炉


  使用湿法除尘器的冶金和化工行业


  使用湿法除尘器的石灰窑


  选配和配件:


  ·当对于浓度高达100,000ppm时的外部稀释系统


  ·内部零气和燃烧气的空气洗涤器


  ·外部空气压缩机/发电机


  ·可扩展的内存


  ·配有SS2μm内置过滤器的温度调节加热管线(最长5m)


  ·ESTEL电路板(1或2个)


  -4个独立的模拟输入


  -4个独立的模拟的输出


  -4个远程控制输入


  -6个干触点输出


  ·SOREL电路板(1或2个)


  -4个干触点输出


  -4个干触点输入


  ·没有LCD屏幕的特殊版本,用于集成在发动机气体检测的机柜中
